☑️ Kostka, przejście z radia Android 2DIN na standard ISO

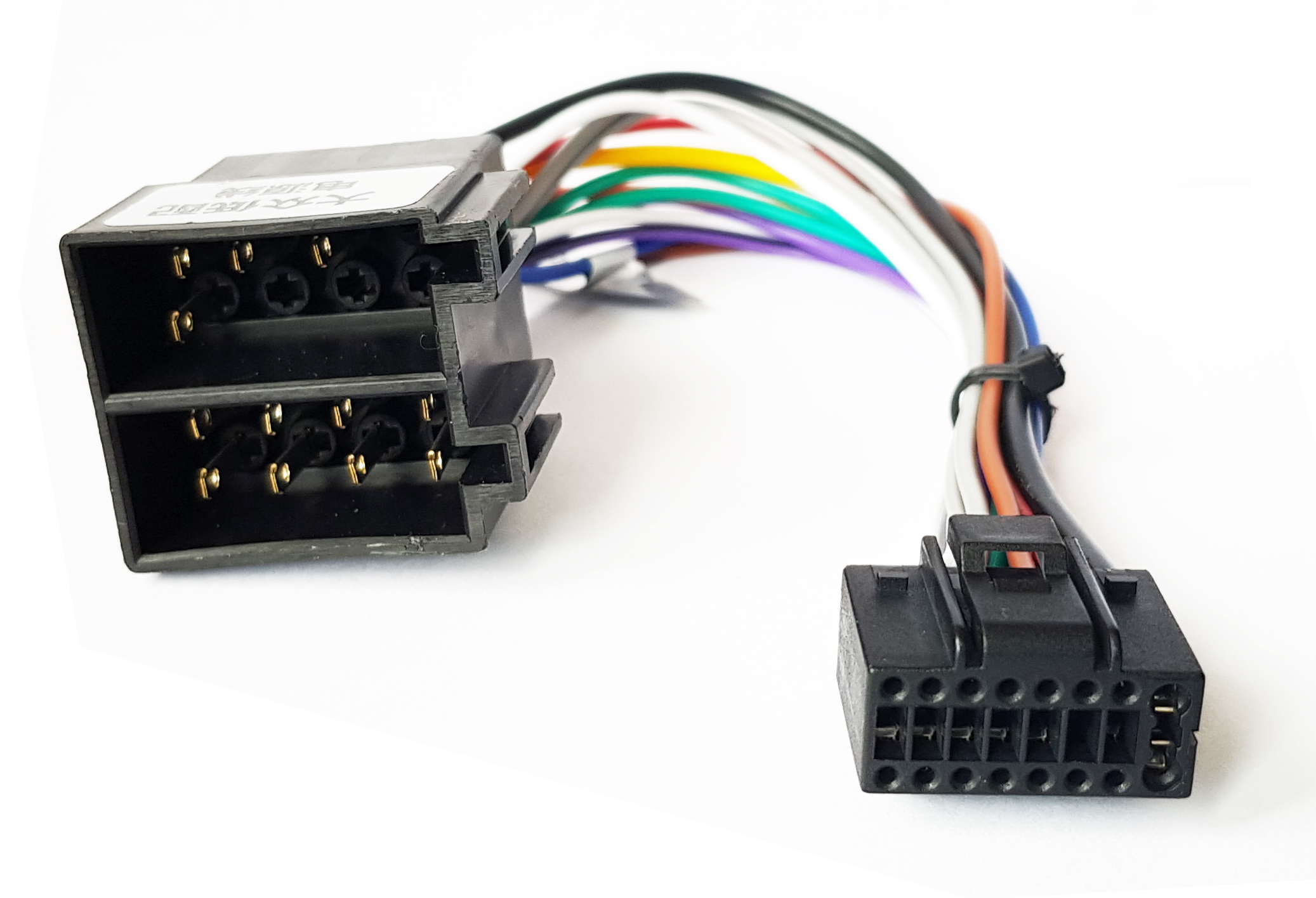

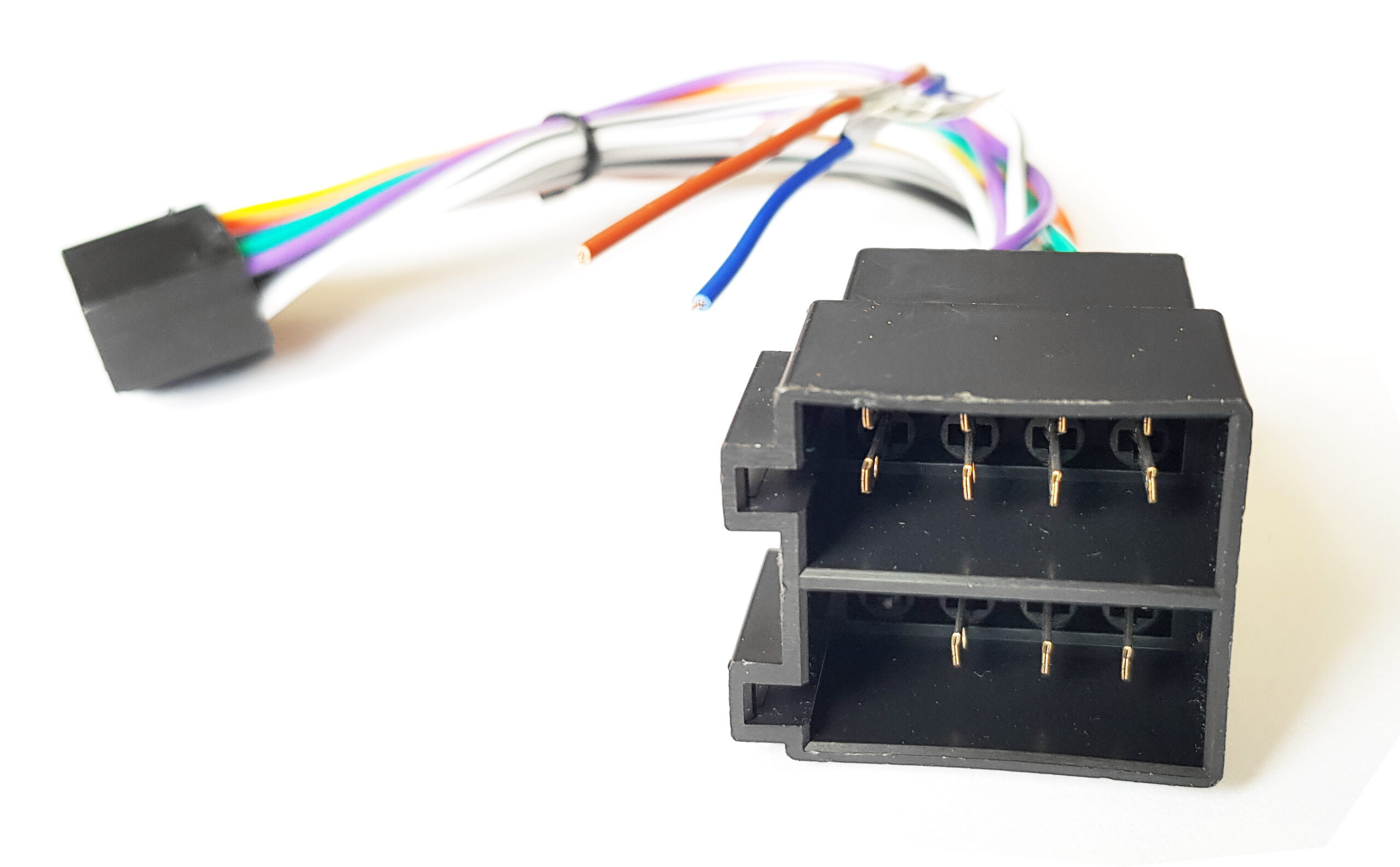

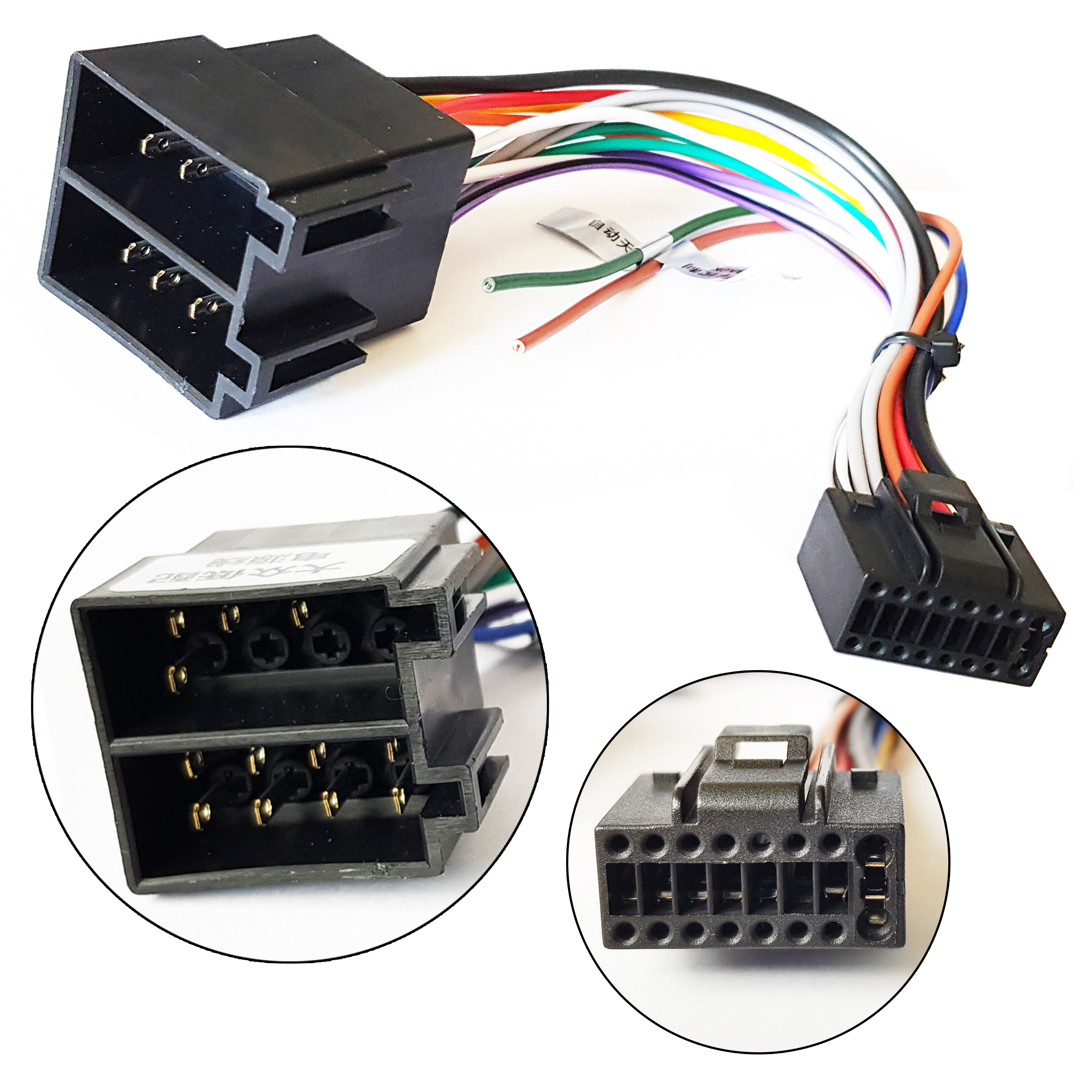

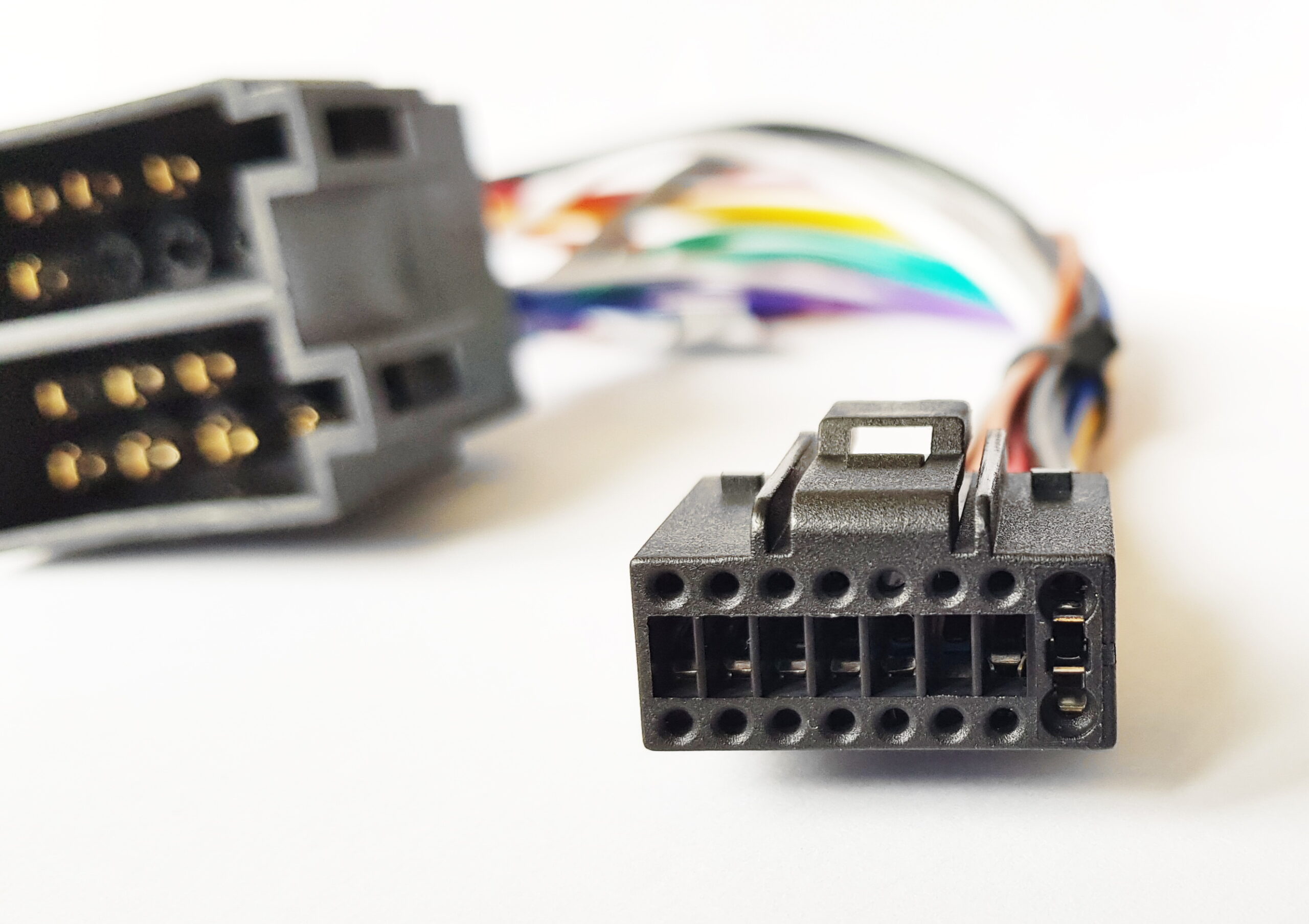

Adapter, kostka ISO, przeznaczony do radia 2DIN wyposażonego w system Android. Cechuje się niezawodnością działania i intuicyjnością podłączenia. Schemat wyprowadzenia pinów w dalszej części aukcji.

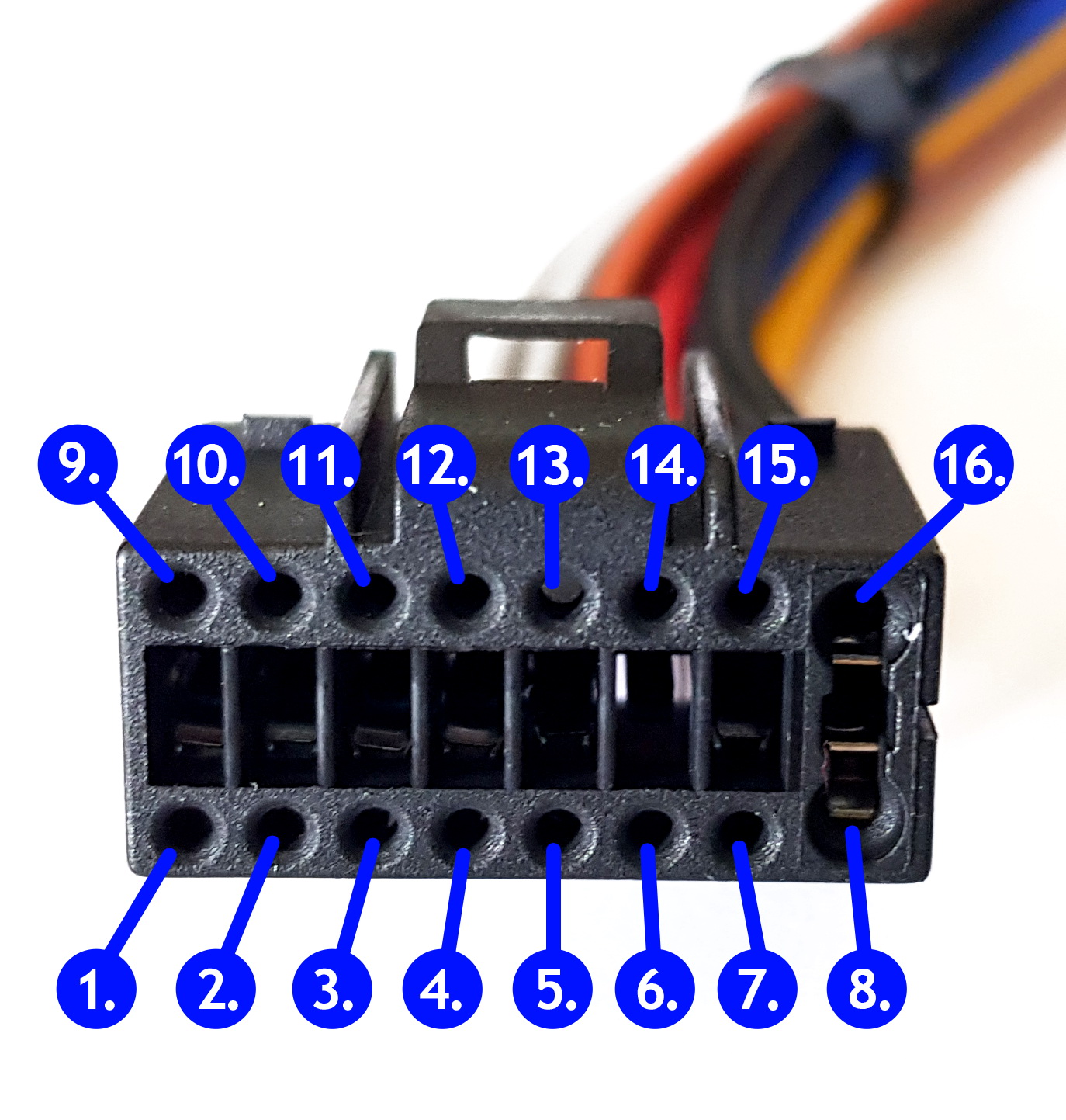

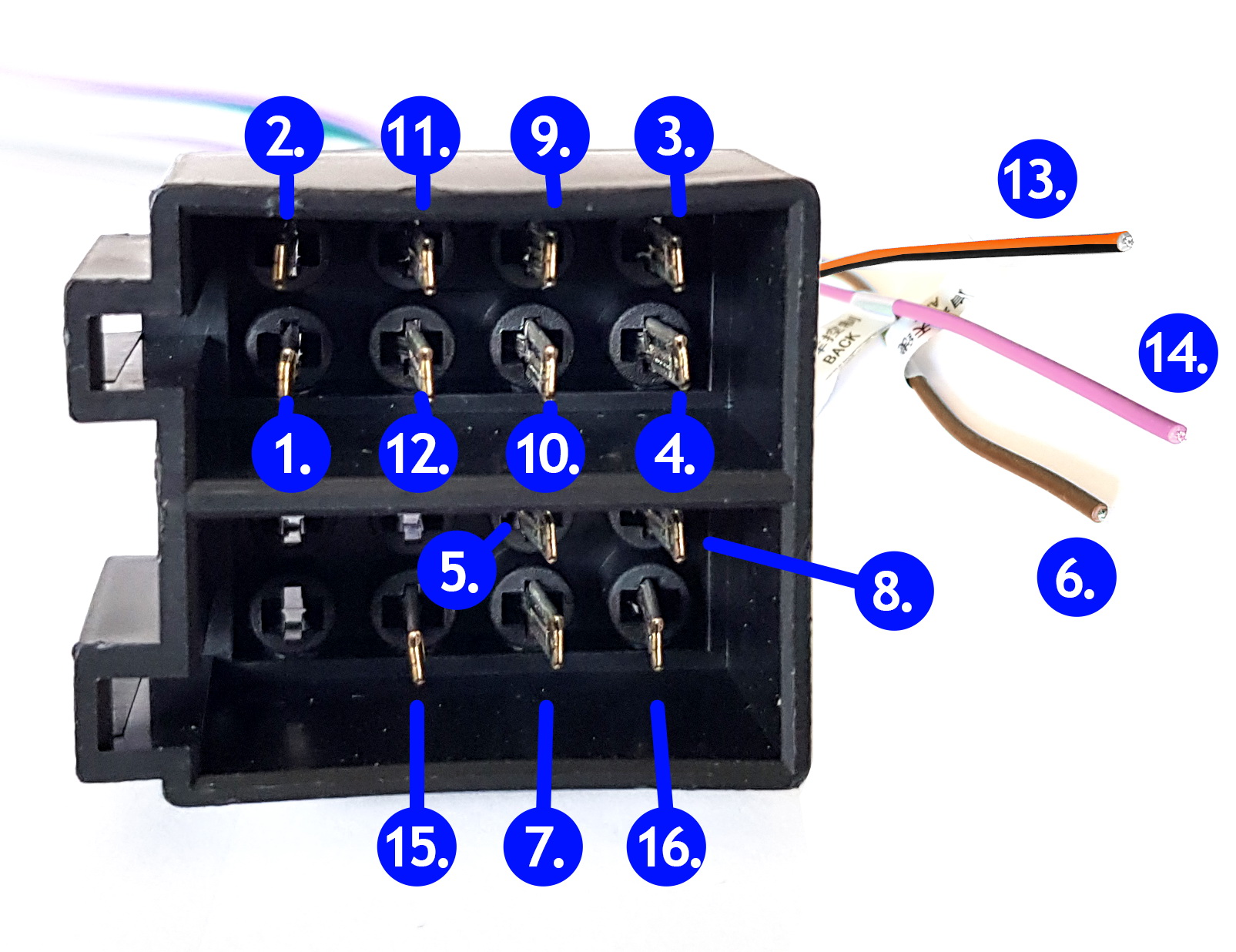

✏️ Schemat podłączenia:
- Przewód fioletowo-czarny – Głośnik tylny, prawy – minus
- Przewód fioletowy – Głośnik tylny, prawy – plus
- Przewód zielony – Głośnik tylny, lewy – plus
- Przewód zielono-czarny – Głośnik tylny, lewy – minus
- Przewód niebieski – Antena / wzbudzenie wzmacniacza
- Przewód brązowy – Key 2 – podłączenie sterowanie z kierownicy
- Przewód pomarańczowy – Detekcja włączonych świateł (automatyczne przyciemnianie podświetlenia ekranu radia)
- Przewód żółty – +12V z akumulatora.
- Przewód biały – Głośnik przedni, lewy – plus
- Przewód biało-czarny – Głośnik przedni lewy – minus
- Przewód szary – Głośnik przedni, prawy – plus
- Przewód szaro-czarny – Głośnik przedni, prawy – minus
- Przewód pomarańczowo-czarny – Key 1
- Przewód różowy – Kamera cofania.
- Przewód czerwony – Stacyjka.
- Przewód czarny – Masa.
- Przewód fioletowo-czarny – Głośnik tylny, prawy – minus
- Przewód fioletowy – Głośnik tylny, prawy – plus
- Przewód zielony – Głośnik tylny, lewy – plus
- Przewód zielono-czarny – Głośnik tylny, lewy – minus
- Przewód niebieski – Antena / wzbudzenie wzmacniacza
- Przewód brązowy – Key 2
- Przewód pomarańczowy – Detekcja włączonych świateł (automatyczne przyciemnianie podświetlenia ekranu radia)
- Przewód żółty – +12V z akumulatora.
- Przewód biały – Głośnik przedni, lewy – plus
- Przewód biało-czarny – Głośnik przedni lewy – minus
- Przewód szary – Głośnik przedni, prawy – plus
- Przewód szaro-czarny – Głośnik przedni, prawy – minus
- Przewód pomarańczowo – czarny Key 1
- Przewód różowy – Kamera cofania.
- Przewód czerwony – Stacyjka.
- Przewód czarny – Masa.
