Opis
Dzięki podłączeniu tej przejściówki masz możliwość podłączenia radia samochodowego z przyłączem ISO do wiązki przewodów Quadlock pojazdu. Cechuje się niezawodnością działania i intuicyjnością podłączenia. Złącze tego typu jest uniwersalne i działa z większością samochodów poprzez wpięcie pinów.

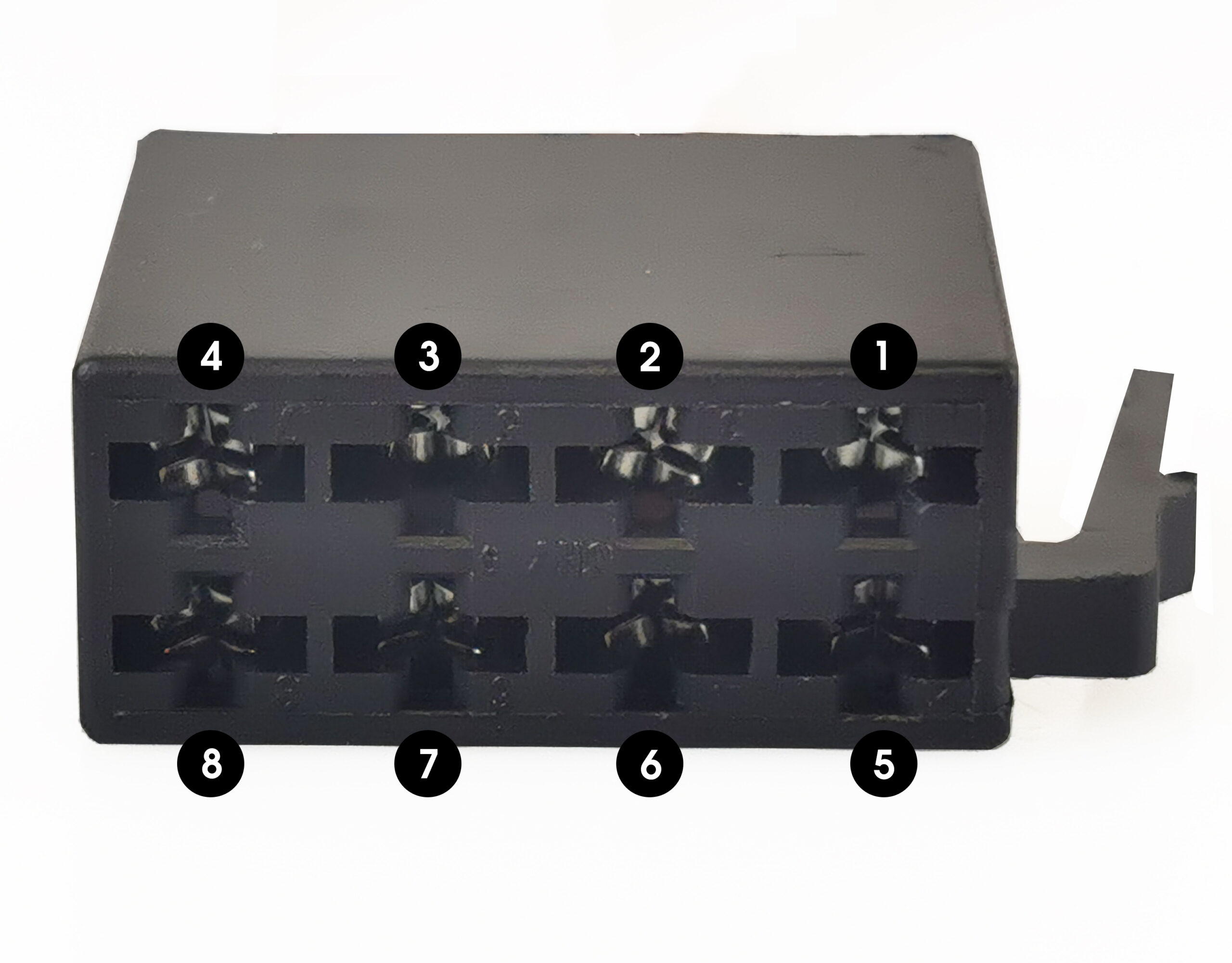

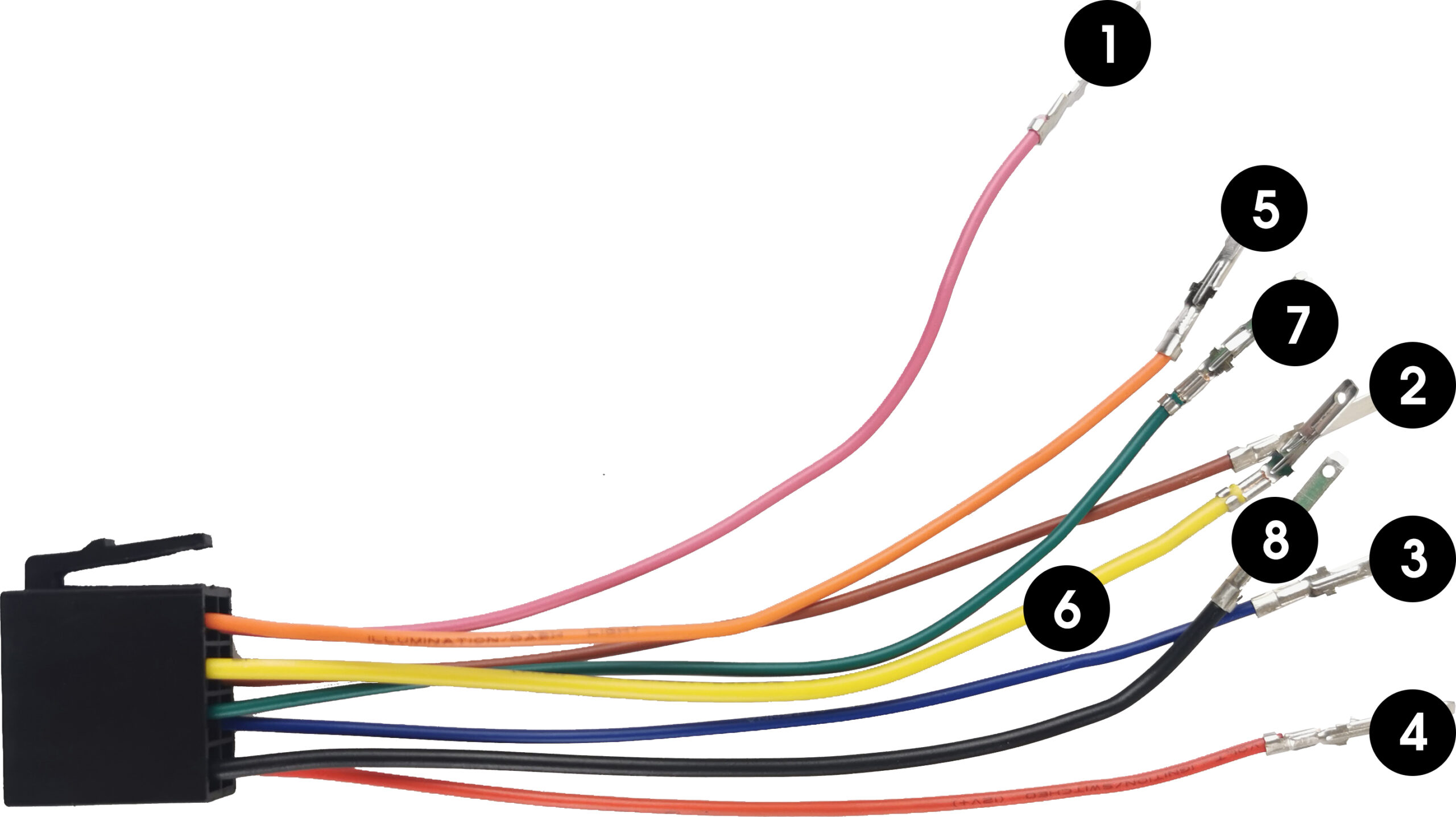

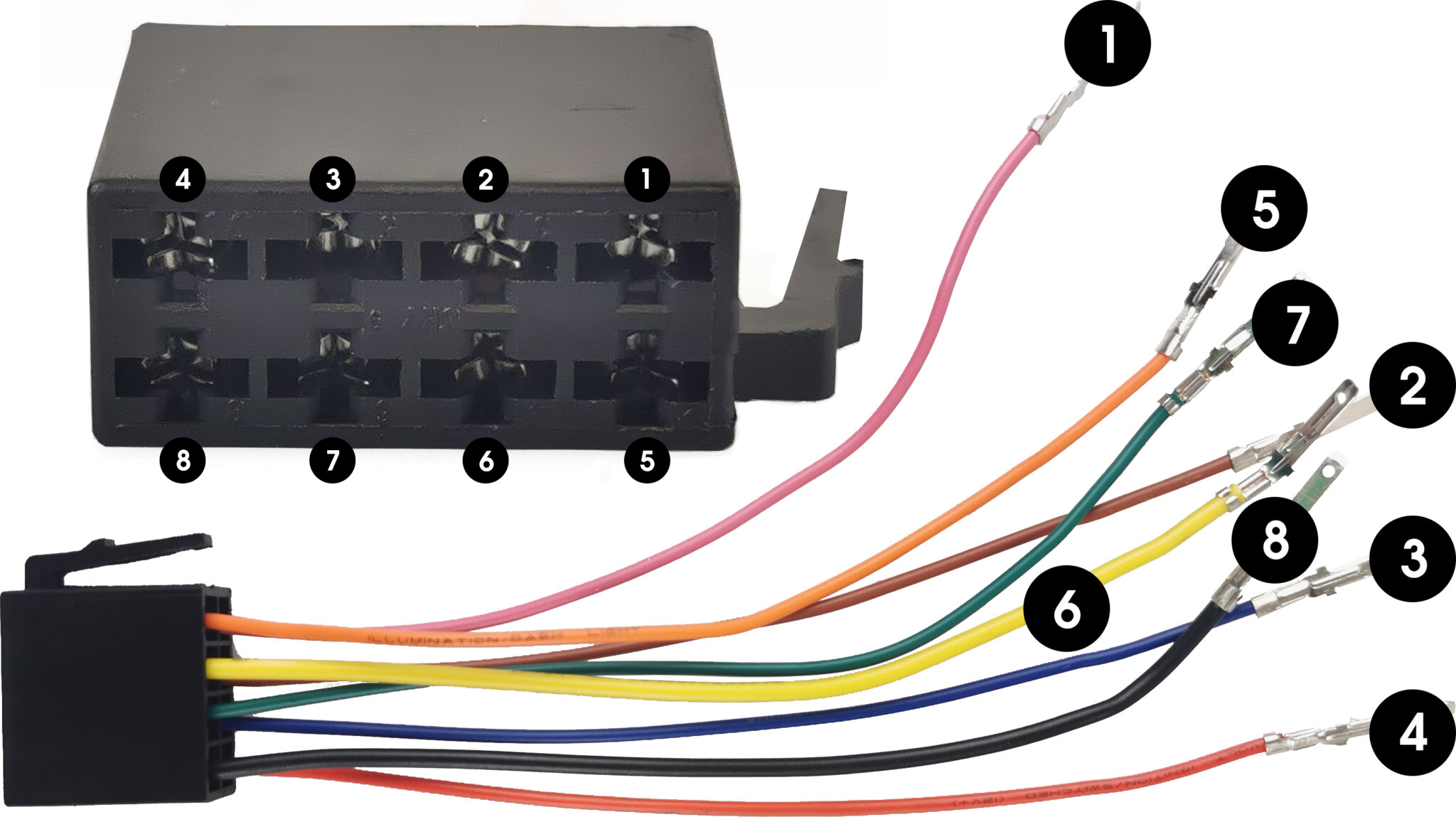

✔️ Schemat podłączenia:
1. Przewód wzbudzający kamerę cofania
2. KEY1 – Sterowanie z kierownicy 1
3. Zasilanie anteny / wzbudzenie wzmacniacza zewnętrznego
4. Zasilanie przy włączonej stacyjce + 12V
5. KEY – 1 Sterowani a z kierownicy
6. Zasilanie stałe +12V
7. Ściemnianie ekranu przy włączonych światłach mijania
8. Masa (minus)
